产品详情

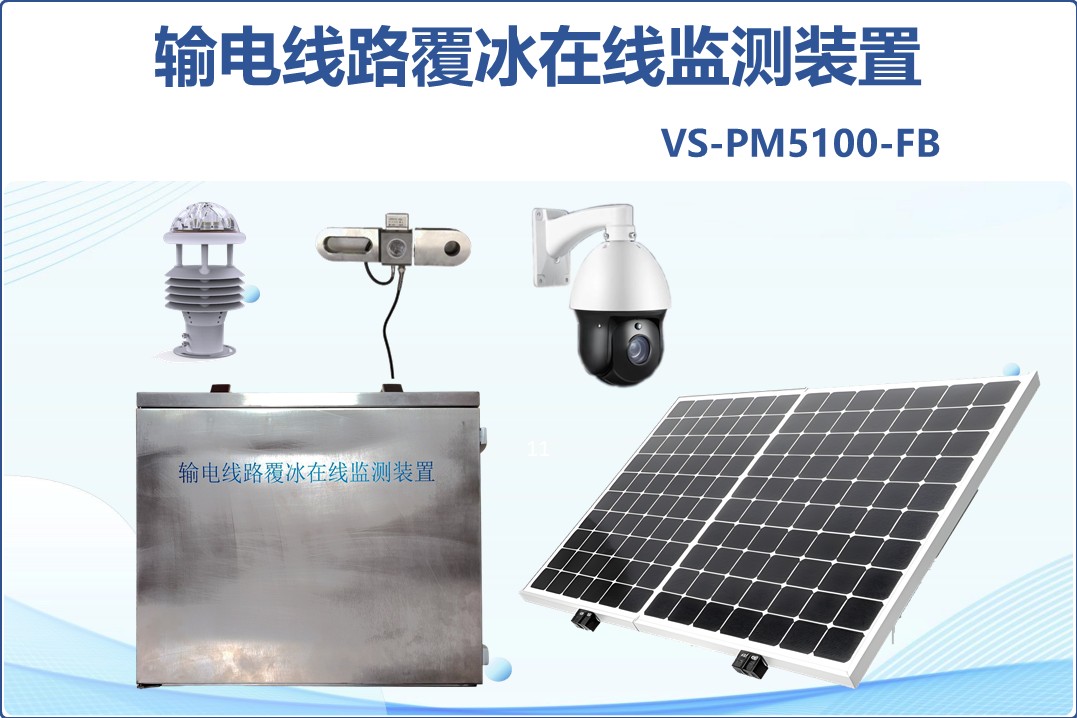

一、产品概述
输电线路覆冰在线监测装置应用于曾经发生严重覆冰的区域；重冰区部分区段线路；迎风山坡、垭口、风道、大水面附近等易覆冰特殊地理环境区；与冬季主导风向夹角大于45°的线路易覆冰舞动区。

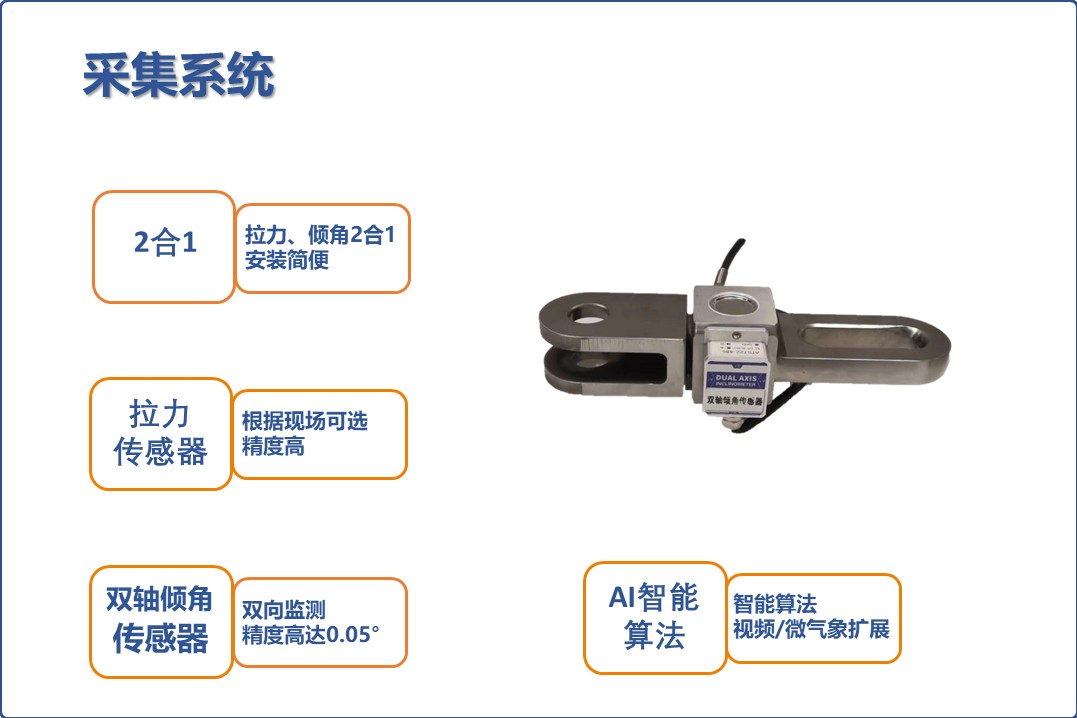

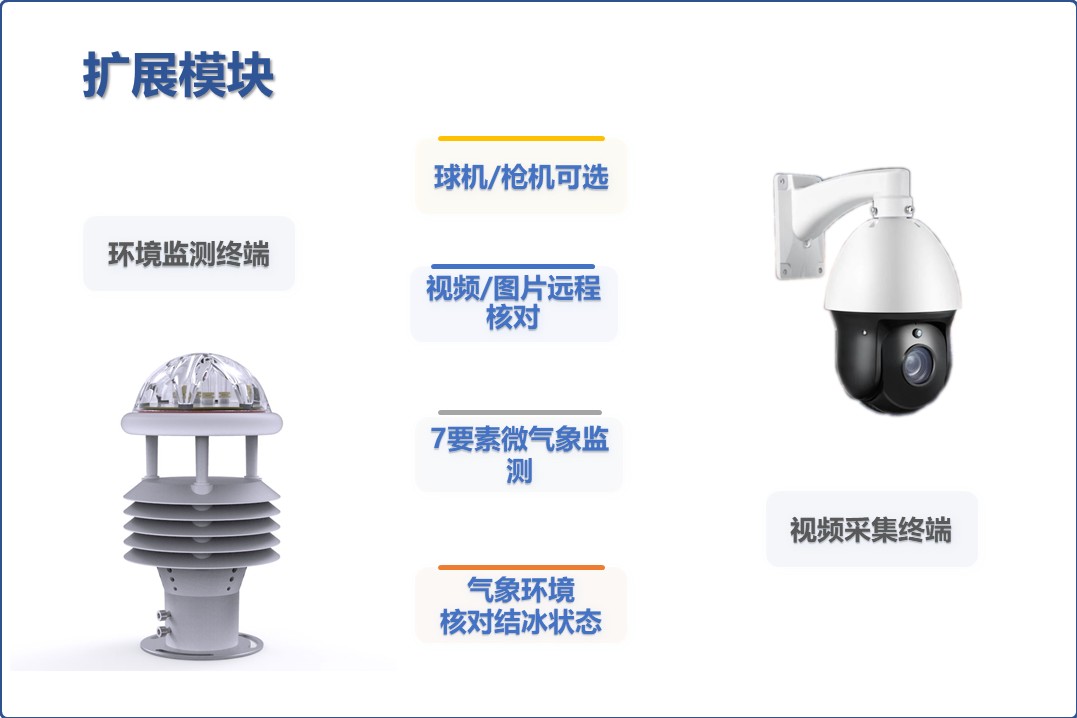

装置通过拉力及倾角传感器实时采集绝缘子拉力及倾角数据，同时通过微气象传感器采集对应风速、风向、温度、湿度等数据，并将监测到的数据通过4G/5G/OPGW光纤等网络实时传送至监控中心，提醒线路运行负责人对线路运行状况予以关注并采取相应处置措施。
本装置系我司严格遵循国家电网、南方电网相关《输电线路状态监测装置通用技术规范》而自主设计、研发、生产的智能在线监测终端，并拥有大量在线使用工程案例。
二、产品特性
l 装置为工业级产品，采用双层不锈钢防水外壳，适用于各种恶劣的气候环境；
l 监测装置采用全嵌入式软硬件架构，产品具备异常自恢复功能，运行稳定可靠。
l 数据采集单元采用高精度传感器，测量精确、稳定可靠；
l 监测装置具备自动采集与受控采集功能，自动采集时间间隔可调；
l 监测装置通信方式灵活，支持4G/5G/OPGW光纤等通信网络；
l 监测装置内置加密芯片，数据支持加密存储与传输，保证安全可靠；
l 监测装置采用低功耗设计，采用动态电源管理策略以满足节电要求；
l 监测装置具备强大的电源管理功能，支持电池过充、过放、过流等保护功能；
l 满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》；
l 满足南方电网公司企业标准《南方电网输电线路监测系统通信规约》；
三、技术参数
型号 | VS-PM5100-FB | |
采集单元 | 供电方式 | 太阳能+蓄电池，无光照时长>=30天 |
通讯方式 | 有线网络方式 | |
监测参数 | 拉力：7t，10t，16t，21t，32t，42t，55t (根据实际需要定制)完全满足被替代金具的各种功能要求 | |
倾角：双轴≥±70° 耐低温、抗干扰并能在冰雪天气正常工作 | ||
风速：0~60m/s；±(0.5+0.03V)m/s，V为标准风速值 | ||
风向：0~360°；±5° | ||
温度：-40℃~+50℃；±0.5℃ | ||
湿度：0~100%；±4% | ||
环境参数 | 工作温度：-40℃~+85°，相对湿度：0％RH～100％RH | |

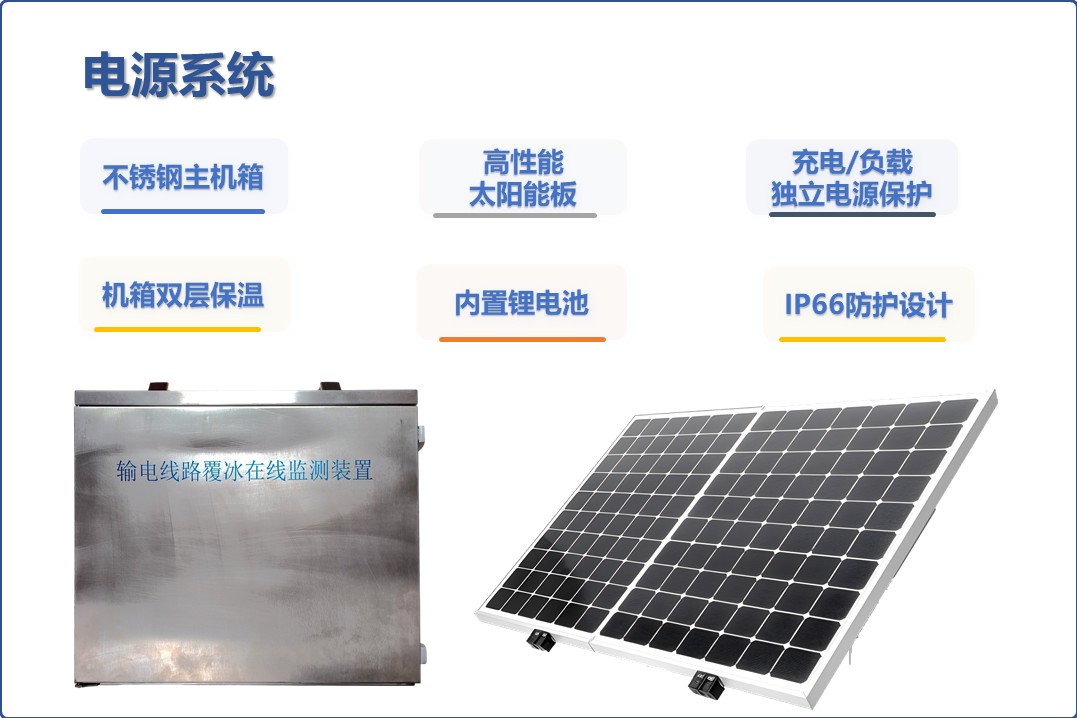

监测主机 | 供电方式 | 太阳能+蓄电池，无光照时长>=30天 |
太阳能板 | 最大功率： 80W*1/18V/(太阳能板功率可选） | |
安装角度：太阳能电池板安装角度可调 | ||
蓄电池 | 容量：30AH（容量可定制）/高性能聚合物蓄电池 | |
保护：带过充过放保护，运行稳定，支持负载分级输出管理 | ||
通信方式 | 支持无线网络通信(支持4G/5G并向下兼容)，满足电信、联通、移动自适应，并可根据现场情况选择运营商 | |
一般规范
| 工作温度：-40℃~+70° | |
相对湿度：5％RH～100％RH | ||
整机功耗：<=3W | ||
整机重量：<=35KG | ||
监测平台 | 国网 | 监测装置支持接入国网各省市平台 |
南网 | 监测装置支持接入南网各省市平台 | |
自建 | 支持自建平台，PC客户端/手机客户端查看监测数据 | |
